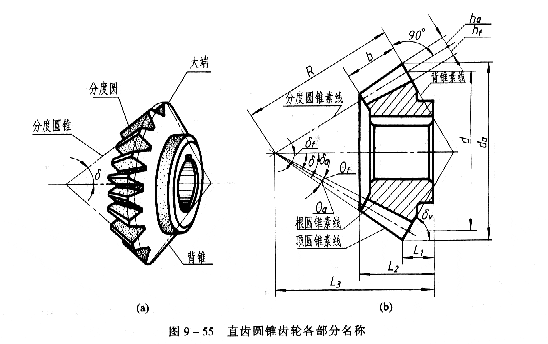

直齿圆锥齿轮通常用于交角90度的两轴之间的传动。图9-54为锥齿轮呸两视图，其主体结构由顶锥、前锥、背锥等组成。刀具顺着顶锥面切出直的轮齿后，即成直齿圆锥齿轮。直齿圆锥齿轮各部分名称如图9-55所示。
由于轮齿分布在圆锥面上，因而其齿形从大端到小端是逐渐收缩的，齿厚和齿高均沿着圆锥素线方向逐渐变化，故模数和直径也随之变化。为便于设计和制造，规定一大端为准，齿顶高h、齿根高h、分度圆直径d，齿顶圆直径d及齿根圆直径d（图中未标注）均在大端度量；并取大端的模数为标准模数（GB/T12368-1990），以它作为计算圆锥齿轮各部分尺寸的基本参数。大端背锥素线与分度圆素线垂直。圆锥齿轮轴线与分度圆锥素线间夹角称为分度圆锥角，它是圆锥齿轮的又一基本参数。圆锥齿轮各部分名称及尺寸关系见表9-14。

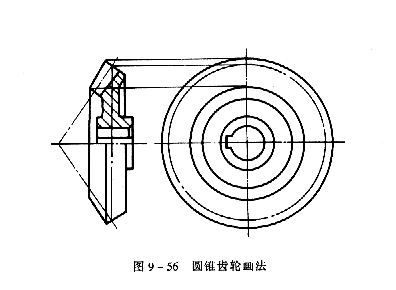

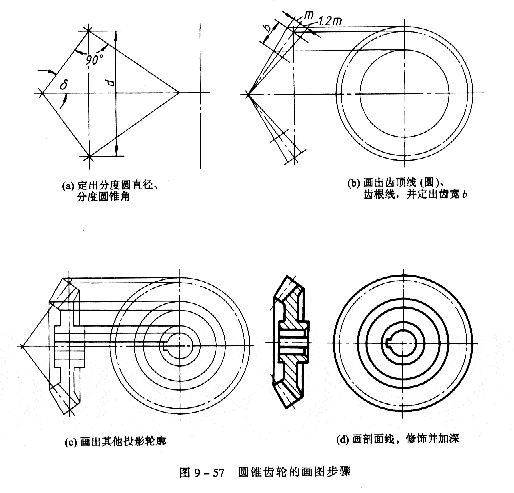

（1）在投影为非圆的视图中，画法与圆柱齿轮类似。即常采用剖视，其轮按不剖处理，用粗实线画出齿顶线和齿根线，用细点画线画出分度线。
（2）在投影为圆的视图中，轮齿部分只需用粗实线画出大端和小端的齿顶圆；用细点画线画出的打大端的分度圆；齿根圆不画。投影为圆的视图一般也可用仅表达键槽轴孔的局部视图取代。

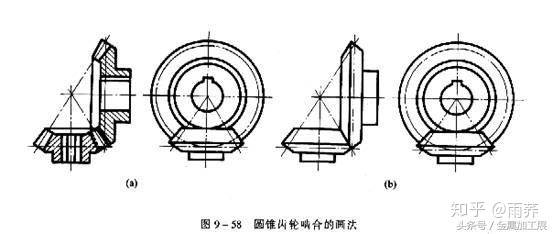

一对安装准确的标准圆锥齿轮齿合时，它们的分度圆锥应相切（分度圆锥与节圆锥重合，分度圆与节重圆重合）其齿合区的画法，与圆柱齿轮类似：
（1）在剖视图中，将一齿轮的齿顶线画成粗实线，另一齿轮的齿顶线画成虚线）在外形视图中，一齿轮的节线与另一齿轮的节圆相切。
